超聲波焊接機焊頭的振幅參數

振幅，對于需要焊接的材料來說是一個關鍵參數，相當于鉻鐵的溫度，溫度達不到，就會熔接不上；溫度過高，就會使原材料燒焦或導致結構破壞而強度變差。

因為每間公司選擇的換能器不同，換能器輸出的振幅都有所不同，經過適配不同變比的變幅桿及焊頭，能夠校正焊頭的工作振幅以符合要求，通常換能器的輸出振幅為10-20μm，而工作振幅一般為30μm左右，變幅桿及焊頭的變比同變幅桿及焊頭的形狀、前后面積比等因素有關。以形狀來說，如指數型變幅、函數型變幅、階梯型變幅等，對變比影響很大，前后面積比與總變比成正比。若貴公司選用的是不同公司品牌的焊接機，簡單的方法是，按已工作的焊頭的比例尺寸制作，方能使振幅參數的穩定。

超聲波焊接機焊頭的頻率參數

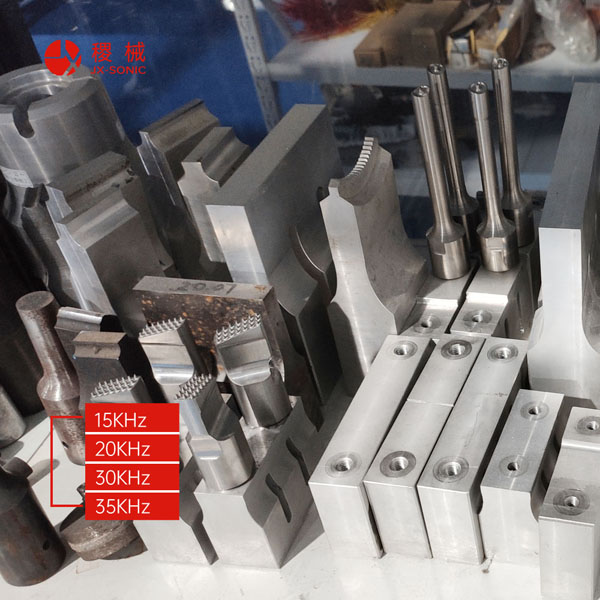

每個公司的超聲波焊接機都有一個頻率，例如15KHz、20KHz等，焊接機的工作頻率主要由換能器（Transducer）、變幅桿（Booster）和焊頭（Horn）的機械共振頻率所決定。

發生器的頻率根據機械共振頻率調整，以達到相同，使焊頭工作在諧振狀態，每個部分都設計成一個半波長的諧振體。發生器及機械共振頻率都有一個諧振工作范圍，如一般設定為±0.5KHz，在此范圍內，焊接機基本能正常工作。我們制作每個焊頭時，都會對諧振頻率作調整，要求做到諧振頻率與設計頻率誤差小于0.1KHZ，如20KHz焊頭，我們焊頭的頻率會控制在19.90-20.10KHz，誤差為5‰。

超聲波焊接機焊頭的振動節點

焊頭、變幅桿，均被設計為一個工作頻率的半波長諧振體。在工作狀態下，兩個端面的振幅大，應力小，而相當于中間位置的節點沒有振幅，應力大。節點位置一般設計為固定位，但通常的固定位設計時厚度要大于3mm，或者是凹槽固定，所以，固定位并不是沒有振幅，這樣就會引致一些叫聲和一部分的能量損失，對于叫聲，通常用橡膠圈同其它部件隔開，或采用隔聲材料進行屏蔽；能量損失在設計振幅參數時予以考慮。

超聲波焊接機焊頭的加工精度

超聲波焊頭，因為工作于高頻振動情況下，應盡量保持一個對稱設計，以免聲波傳遞時的不對稱性導致的不均衡應力及橫向振動（我們所用于焊接的焊頭，利用的是超聲波振動的縱向傳遞，對于整個諧振系統而言），不均衡振動能導致焊頭發熱及斷裂。

超聲波焊接應用于不同行業，對加工精度要求是不同的。對于很薄的工件，如鋰離子電池片與耳的焊接、金箔等的包覆等，對加工精度的要求高，我們的加工設備均采用數控設備，這樣才能使加工出來的精度符合要求。

超聲波焊接機焊頭的使用壽命

一只焊頭的使用壽命，關鍵決定于兩個方面：一、材料，二、工藝。

超聲波焊接機焊頭的材料方面：

超聲波焊接要求金屬材料有柔順性（聲波傳遞過程中機械損耗?。┖玫奶攸c，所以，常用的材料為鋁合金及鈦合金。

材料是超聲波模具壽命與熔接產品的主要原因之一。模具完成的過程是復雜的，所以，模具工程師設計時需慎重選擇材質，亦需了解本身產品要求該使用何種材質，以免因疏忽而影響其時效與品質。

現將目前每種材料的特性略述如下：

1.鋁鎂合金（7075T651，2024T651，6061T651）

（1）7075T651：使用于振動系統及焊頭制造，該材料具有很高的機械屈服強度，硬度高，熱傳導強，是理想的超聲波模具制造材料；

（2）2024T651：一般使用與焊頭制造，韌性佳，熱傳導強，硬度適中，用于一般塑膠制品；

（3）6061T651：使用于較低出力之焊頭制造，韌性佳，質較軟。

2.鈦合金

用于連續發振的機種，韌性較高，熱傳導佳，硬度高，而成本貴。

3.國產硬質鋁合金

國產料，用于普通鋁材加工，熱傳導低，對超音波機械損耗高，成本低。

超聲波焊接機的焊頭的作用是對于特定的塑料件制作，符合塑料件的形狀、加工范圍等要求。換能器、變幅桿、焊頭均設計為所工作的超聲頻率的半波長，所以它們的尺寸和形狀均要經過特別的設計；任何的改動均可能引致頻率、加工效果的改變，它們需專業制作。耐用根據所采用的材料不同，尺寸也會有所不同。適合做超聲波的換能器、變幅桿和焊頭的材料有：鈦合金、鋁合金、合金鋼等。由于超聲波是不停地以20KHZ左右高頻振動的，所以材料的要求非常高，并不是普通的材料所能承受的。

超聲波焊接機主要由如下幾個部分組成：發生器、氣動部分、程序控制部分，換能器部分。發生器主要作用是將工頻50HZ的電源利用電子線路轉化成高頻（例如20KHZ）的高壓電波。

超聲波焊接機高壓電波氣動部分主要作用是在加工過程中完成加壓、保壓等壓力工作需要。程序控制部分控制整部機器的工作流程，做到一致的加工效果。換能器部分是將發生器產生的高壓電波轉換成機械振動，經過傳遞、放大、達到加工表面。

當使用一個加工不當或是未經過調諧的焊頭，將給你的生產帶來很大的損失，它會破壞焊接性能，嚴重的會直接導致換能器或發生器的損壞。

因此，超聲波模具的設計，不像它的外形那樣簡單，相反，需要很多的相關知識和技能，那么，如何讓焊頭能夠穩定地工作？如何讓焊頭能夠將換能器轉換的機械振動能直接地傳遞到工件上，形成持續穩定的焊接？

超聲波模具，即使已經有十幾年的設計和開發經驗，我們還是堅信，只有通過嚴格的測試和質量控制，才能生產出理想的焊頭。我們的工程師將焊頭的聲學特性和機械特性結合在一起起，設計出符合客戶需要的產品。

我們生產的每套焊頭和模具，不管是標準產品，還是根據客戶要求定制的，都是用原裝材料制成的，同時經過反復的測試。焊頭的外形、強度以及音頻等多種參數經過多次試驗，能達到嚴格的標準要求，使焊頭和模具相匹配。
